美的变频空调常见故障代码详解

weicai2023-05-291307

E1(室内温度传感器故障)

1、故障现象:柜机显示E1、挂机显示E6

2、室内电控板、室内温度传感器

3、排查步骤:

第一步:检查室内温度传感器接插是否良好,传感器线组和主板连接中间线组是否有破损及断裂;

第二步:换上一个良好的温度传感器(若无现成的传感器,则跳过此步操作,直接按第三步操作),若故障现象取消,则确定传感器故障,更换传感器;若故障现象不能取消,则确定室内电控故障,更换室内电控;

第三步:确定传感器接插没问题后,把室内环境温度传感器插头拔下,使其温度接近环境温度,用万用表量传感器的电阻值;

第四步:大概估算此时室内温度情况,反查对应的温度表电阻值;(注:当室温为25度时,传感器阻值对应为10K,温度升高,传感器阻值减小,温度降低,阻值增大),若温度对应电阻阻值偏离很大(温度阻值偏差在5度以上),则传感器故障,更换室内温度传感器;若温度对应电阻阻值偏差很小(温度阻值偏差在5度以下),则电控故障,更换室内电控;

【美的变频空调故障详解】E3(室外机温度传感器或EEPROM故障)

E3(室外机温度传感器或EEPROM故障)

1、故障现象:柜机显示E3、挂机显示E5

2、故障范围:室外电控、室外温度传感器

3、排查步骤:

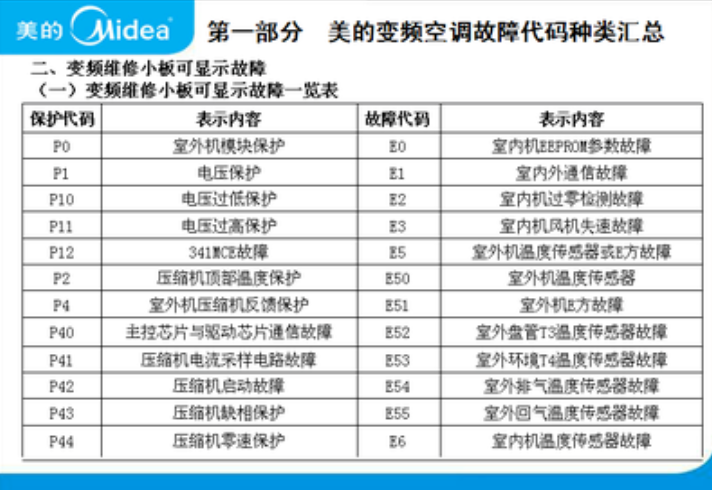

第一步:接上变频维修检测仪,观察小板显示的故障:若显示E51(室外机EEPROM故障):更换室外电控;

第二步:若变频维修检测仪显示传感器故障,则按照以下代码锁定范围:

E52(室外盘管T3温度传感器故障):反查对应的温度表电阻值

E53(室外环境T4温度传感器故障):反查对应的温度表电阻值

E54(室外排气温度传感器故障):反查对应的温度表电阻值)

E55(室外回气温度传感器故障):反查对应的温度表电阻值

第三步:锁定故障范围后,可参考E1故障的排查步骤进行排查;

美的变频空调故障详解】E5(主控板与显示按键板通信故障) 故障现象:柜机室内显示板显示E5

E5(主控板与显示按键板通信故障)

1、故障现象:柜机室内显示板显示E5

2、故障范围:室内电控、显示电控

3、排查步骤:

方法1:带上一个正常工作的变频柜机显示板,不分机型,接上室内电控;若故障消失,则确定原显示电控故障,更换显示电控;若故障不消失,则确定室内电控故障,更换室内电控;

方法2:同理,带上一个正常工作的变频柜机室内电控,不分机型,接上电

源及全部负载以及显示板:若E5故障消失(注:由于室内电控可能存在搭配上的问题,只要不显示E5故障即可判断),则确定原室内电控故障,更换室内电控;若E5故障不消失,则确认显示电控故障,更换显示电控;

方法3:如果没有条件带显示电控或室内电控,则按以下步骤进行检测:

第一步:观察显示连接线组是否有破损,如有破损可以直接更换显示电控或手工连接完好;

第二步:检查室内主控板元件是否有虚焊、短路或元器件损坏、烧毁的情况;

第三步:若条件允许的情况下,将T1(室内温度传感器)放置于冷水下(水温必须低于20℃),然后上电,用万用表测量连接室外机电源的接线端子L出,N出是否有市电输出,若无市电输出,则确定室内电控故障,更换室内电控;若有市电输出,则继续往下;

第四步:检查显示板电路元件是否有虚焊、短路或元器件损坏、烧毁的情况;

美的变频空调故障详解】故障现象:柜机室内显示E8、挂机室内显示E1

1、故障现象:柜机室内显示E8、挂机室内显示E1

2、故障范围:室内电控、室外电控、电抗器、整流桥、室内外连接线组

3、排查步骤:

第一步:检查电控盒到室内电源线接线端之间的连线是否全部正确连接,确定后上电开机制冷/制热,测量接线端子L出与N出之间交流电压,看是否有市电输出,(注:要在上电开机的2分钟内测试,如果在2分钟后测试会因为室内外电源主继电器断开而无电压输出)在继电器闭合时,若无市电输出,则确定室内电控故障,更换室内电控;

第二步:在确定室内机有市电输出,检查室外L,N,S接线是否正确,室内外连接线是否完好,测量室外接线端子L,N线是否有市电输入;

若室内外连接线完好及连接正确,室外机无电压输入,则确定室内外连接线组故障,更换室内外连接线组;

第三步:在确保室外机有市电输入后,观察室外电控电源指示灯是否亮,若无任何指示灯亮,则按照以下步骤排查:

(1)查室外机电控连接线、电抗器、电感是否接插完好,若接插有问题,则接插好后再开机尝试;

(2)若确认所有接线无问题,则确定室外电控故障,更换室外电控;

第四步:若室外机指示灯是亮的,则是通信电路故障,则按照以下步骤测量:

(1)在整机不通电的情况下,使用万用表测量N-S之间电阻(注:测量N-S电阻,必须

正反表笔交叉测量,否则影响测量结果的判断),正常电阻为无穷大。如果电阻不

为无穷大,则需断掉室内外连接线继续测量:若室内N-S之间电阻不为无穷大,则判

断室内电控故障;若室外N-S之间电阻不为无穷大,则判断室外电控故障;

(2)在确定电阻正常后,整机上电,用万用表直流档测量N-S之间的电压,操作必须

同时满足以下3点:

第1:由于电压无规律的跳变,且瞬间跳变比较快,所以要求测量电压时间必须大于2

分钟,仔细观察电压跳变范围,再做判断;

第2:内板室外电源主继电器必须闭合,即室外必须上电;电压规律如下:

①正常电压范围是在3-22V之间跳变;

②若测量电压范围在3-5.5V之间跳变,则说明室内发送有问题,确定室内电控故障,需更换室内电控;

③若测量电压最大值大于25V,则说明室内24V稳压管失效,确定室内

电控故障,需更换室内电控;

④若测量电压范围在0-2V,则说明室内电控故障,需更换室内电控;

⑤若测量电压范围在3-11.5V之间跳变,则说明室外接收有问题,确定室外电控故障,需更换室外电控;

若测量电压范围在15-25V之间跳变,则说明室外发送有问题,确定

室外电控故障,需更换室外电控;

第3:在确定N-S之间的电压正常后,则使用变频测试小板,通过查询室内T1、T2传感器温度数值:若T1、T2传感器温度值显示-66度,则室外接收有问题,确定室外电控故障,更换室外电控;若T1、T2传感器温度值显示正常则说明室内接收有问题,确定室内主控故障,更换室内电控;

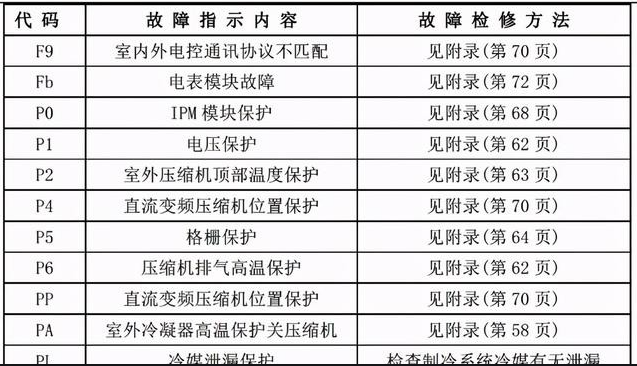

【美的变频空调故障详解】室内显示板P1(电压保护) 故障范围:室外电控、无故障

P1电压保护:

1、室内显示板P1(电压保护)

2、故障范围:室外电控、无故障

3、排查步骤:

第一步:出现以下现象,为正常现象:

(1)室外机断电,室外电控在放电的时候;

(2)检测电压。当室外直流母线电压高于389V,或低于113V时,报故障;30s后,直

流母线电压低于389V,且高于113V时,故障消除。

(3)当交流电压<140V且持续10s时,报故障;30s后,当交流电压≥150V时, 故障

恢复。

第二步:测量步骤:

(1)接上变频检测小板,上电开机,等压缩机开启后关机;

(2)用万用表测量直流母线电压(P,N之间的电压/大点解电容的正负极电压),同时观察变频检测小板的直流母线电压采样的值(电压采样值选择代号:“Ir341”,具体操作见变频检测小板功能规格书),对比实际电压与变频检测小板采样值,若对比的电压值偏差大于20V,则室外电控故障,更换室外电控;

第三步:对于开机就报P1电压保护的机器:

产生原因:当机子发生故障,室内机为了保护整机,内机会迅速断开室外电源主继电器,室外电控在放电的时候,变频检测小板显示P1、P10;

重要备注:若发生刚开机就断电,变频检测小板报P1故障的时候,此时必须注意检查变频检测小板在报P1、P10前所显示的故障信息,那才是真正的故障信息,请按照此故障信息进行排查;

【美的变频空调故障详解】柜机室内显示P7(室外排气温度过高关压缩机)故障范围:室外电控、排气温度传感器、缺冷媒

P7室外排气温度过高关压缩机

1、柜机室内显示P7(室外排气温度过高关压缩机)

2、故障范围:室外电控、排气温度传感器、缺冷媒

3、排查步骤:

第一步:把排气温度传感器插头拔下,使其温度接近环境温度,用万用表测量传感器的电阻值,可参考E1故障进行排查,确定是否为传感器故障或对应的电控板故障;

第二步:参考变频机性能维修手册,确定整机系统是否故障或缺冷媒;

整机过流限频保护

1、故障现象: 变频检测仪检测显示L3(电流限频)

2、故障范围:室外电控、系统压力

3、排查步骤:

排查步骤:

第一步:确定室外电控电流采样是否正常;

第二步:注意观察报L3电流限频保护的同时,是否也同时报L0或L1保护,

若出现,则参考L0或L1的排查步骤进行排查;

第三步:整机是否工作在恶劣的工作环境下高频运转,若是,则属于正常情况;

【美的变频空调故障详解】故障现象: 变频检测仪检测显示L1(冷凝器高温限频)

室外机冷凝器高低温限频保护

1、故障现象: 变频检测仪检测显示L1(冷凝器高温限频)

2、故障范围:冷凝器温度采样误差、风道不畅通、风机转速异常

3、排查步骤:

第一步:检查风道:

(1)检测冷凝器翅片是否积满灰尘,若积尘严重,则需清理;

(2)检测风道是否有杂物,不能有杂物遮掩风道,影响热交换;

第二步:确定室外风机转速是否异常的慢;

第三步:参考E1故障排查的方法,检查冷凝器温度传感器采样是否有误差;

第四步:参考变频机性能维修手册,确认系统是否故障;

第五步:如果以上操作后确认没有问题,则属于正常现象;

室外压缩机排气高温限频保护

1、故障现象: 变频检测仪检测显示L2(压缩机排气高温限频)

2、故障范围:排气温度采样误差、缺冷媒

3、排查步骤:

排查步骤:

第一步:确定是否为传感器故障或对应的电控板故障;

第二步:参考变频机性能维修手册,确定整机系统是否故障或缺冷媒;
